軸向復式拉桿波紋管

軸向復式拉桿波紋管

產品分類:軸向波紋補償器
產品簡介: 1、 軸向復式拉桿波紋管 結構特點: 軸向復式拉桿波紋管也稱為 復式拉桿型膨脹節 ,復式拉桿型補償器,是由兩段或三段波紋管,短中間接管及長拉桿等零件構成,結構簡單。長拉桿不是承力構件。 2、軸向復式拉桿......

全國咨詢熱線:

13832760163

產品詳情

軸向復式拉桿波紋管型號示意
1、軸向復式拉桿波紋管結構特點:
  軸向復式拉桿波紋管也稱為復式拉桿型膨脹節,復式拉桿型補償器,是由兩段或三段波紋管,短中間接管及長拉桿等零件構成,結構簡單。長拉桿不是承力構件。

2、軸向復式拉桿波紋管的補償特點:
  該軸向復式拉桿波紋管補償量大,一般使用于低疲勞次數,需大補償量的管線。

3、軸向復式拉桿波紋管安裝使用注意事項:
  軸向復式拉桿波紋管現場安裝完后,須將耳后兩側的螺母退至限位螺母處。

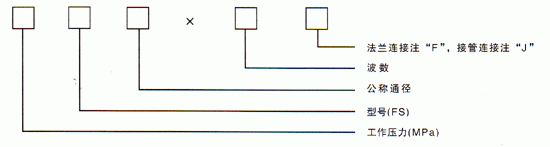

4、軸向復式拉桿波紋管型號示意及簡要說明:
  型號:本廠生產軸向復式拉桿波紋管DN32-DN6000。
  壓力級別0.1MPa-2.5MPa

5、軸向復式拉桿波紋管連接方式:
  ①法蘭連接式;②接管連接式
  舉例:0.6TFL200×12J
  表示:此波紋管的工作壓力為0.6Mpa,通徑DN=200mm,波數為12,接管連接的復式拉桿波紋膨脹節。

6、軸向復式拉桿波紋管對固定支座的作用力:
  壓力推動:Fp=100·P·A(N)
  軸向彈力:Fx=f·Kx·X (N)
  式中:P: 工作壓力或試驗壓力MPa;
  A: 有效面積(查樣本)cm2;
  Kx:軸向復式拉桿波紋管軸向剛度 N/mm;
  X:軸向復式拉桿波紋管使用的軸向補償量mm
  f: 系數,當波紋膨脹節進行預變形時,f為1/2,當波紋膨脹節不進行預變形時,f取1。

7、軸向復式拉桿波紋管應用舉例
  某碳鋼管道,公稱愛徑DN=500mm,工作壓力P=0.4MPa,介質溫度Tmax=250℃,溫度Tmin=0℃,疲勞破壞次數N=1500次。所需補償管道固定支座間的距離L=85m,接管連接,試選型并計算支座受力。

8、支座壓力:
  查樣本0.6TFL500×12J波紋膨脹節A=2445cm2      Kx=141N/mm
  壓力推力:Fp=100·P·A=100×0.6×2445=146700N
  軸向彈力:Fx=Kx·X=141×283=39903N
  支座受力:F=Fp+Fx=146700+39903=186603N
